ZRTSC-10/口-6高压动态无功补偿装置

2022-05-26 13:22:33 点击数:





产品概述

        ZRTSC-10/口-6高压动态无功补偿装置是为提高3.6~40.5kV电网功率因数而设计的新一代节能产品。它借助电子技术实现对供电系统的功率因数自动跟踪补偿,使功率因数始终处于最佳状态,达到降低网络损耗,改善电网供电质量的目的。

        本装置具备无功自动补偿,自动跟踪无功负荷的变化情况,投切电容器组,改善功率因数,提高电能质量;抑制谐波功能,可以根据现场给的谐波情况配备串联电抗器,组成LC回路,抑制谐波;完善的电容器组保护,具备过压保护、欠压保护、过流保护、零序电压保护、电容支路不平衡电压保护。

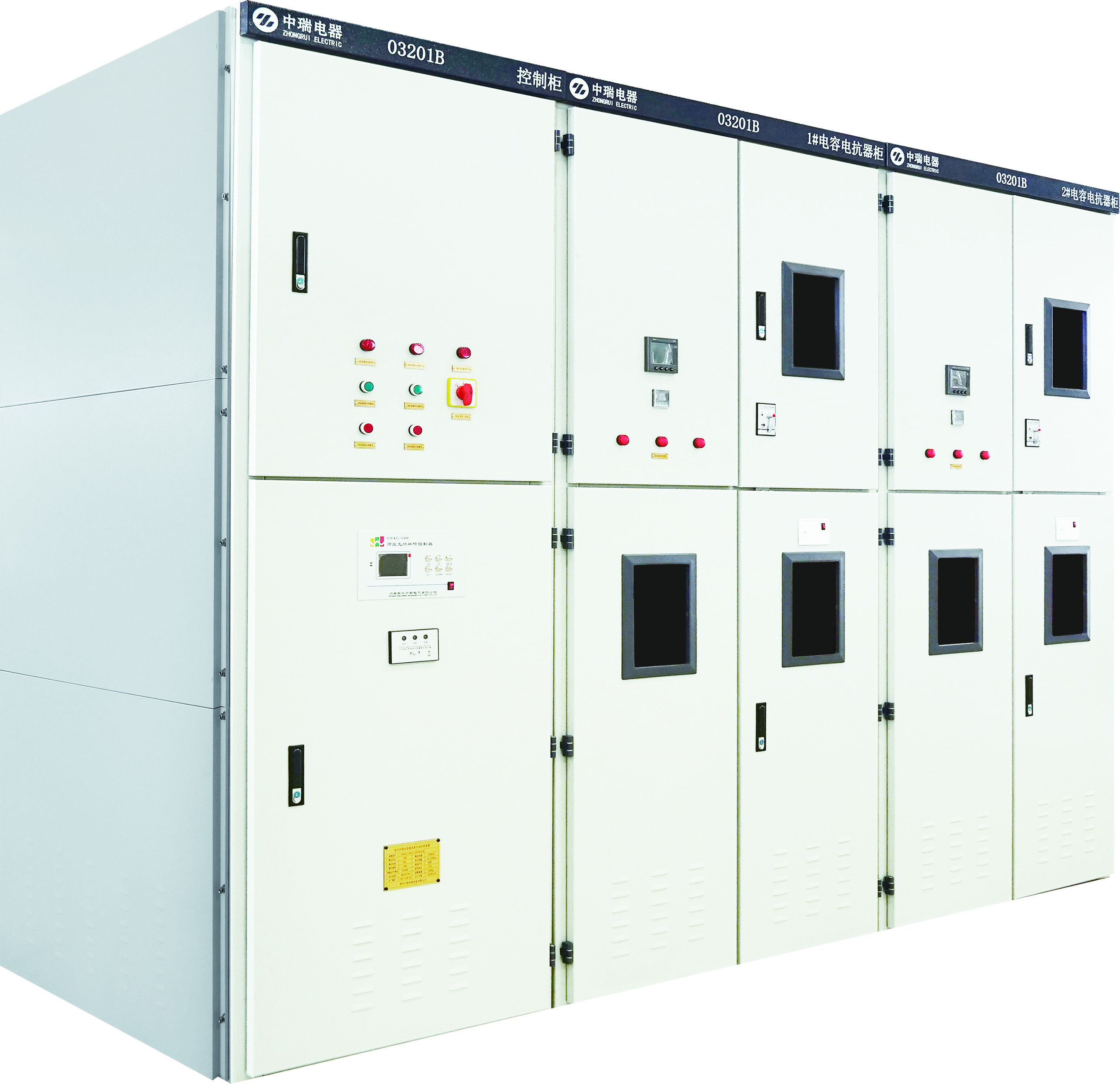

        本产品柜体为柜式组装结构,由敷铝锌钢板经数控加工机床加工而成,整套装置由控制柜和电容电抗柜组成,广泛运用于高压需要功率补偿的变配电场所。

        适用标准:

       ◎GB50227-2017《并联电容器装置设置规范》

       ◎DL/T604-2009《高压并联电容器装置定货技术条件》

       ◎DL/T442-2017《高压并联电容器单台保护用熔断器订货技术条件》

       ◎GBT50062-2008《电力装置的继电保护和自动装置设计规范》

       ◎GB/T11022-2020《高压开关设备和控制设备标准的共用技术要求》

正常使用条件

       1.环境温度:-25℃~+40℃,且在24h内平均值不超过35℃;

       2.海拔高度:不高于1000m;

       3.相对湿度:相对日平均值不超过95%,月平均值不超过90%;

       4.地震烈度:不超过8度

       5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

注:当实际使用环境条件与上述不同时,用户与制造厂协商。

技术参数

序号

项目

单位

参数

1

额定电压

kV

3.6,7.2,12,40.5

2

额定频率

HZ

50

3

电抗器电抗率

抑制合闸涌流



0.1-1%

抑制5次以上谐波



6%

抑制3次以上谐波



12%

4

额定容量

kvar

100-10000

5

分组数量

1-5

产品特点

       1.装置能在1.1倍额定工作电压的稳过电压下长期运行;

       2.装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行

       3.装置采用真空接触器投切,可频繁操作;

       4.每组电容器设有放电线圈,在5秒内可剩余电压降至50V以下;

       5.每组电容器可用继电器保护或是微机保护控制单元,实现电容器组的过流、电压不平街、系统的欠压、过压保护。当某组电器出现故障后,可切断本组电容器,不影响其他电容器的使用;

       6.单台电容器有喷逐式熔断器保护,每组配有避雷器起操作过电压及雷击过压保护;

       7.大屏幕液晶显示控制器,实时显示系统电压、电流、功率因数;具有RS232/RS485标准通讯接口,并可实现“四遇”功能:

       8.每组可配置电抗器抑制合闸涌流或抑制谐波放大。
