TBB高压电容成套装置

2019-07-22 15:09:31 点击数:



TBB高压并联电容器成套装置

主要用途
本装置适用于频率50HZ,额定电压3-36KV的交流电力系统中,用于提高功率因数,调整网络电压。
降低线路损耗,增强输变电设备的输出能力,改善电网供电质量。

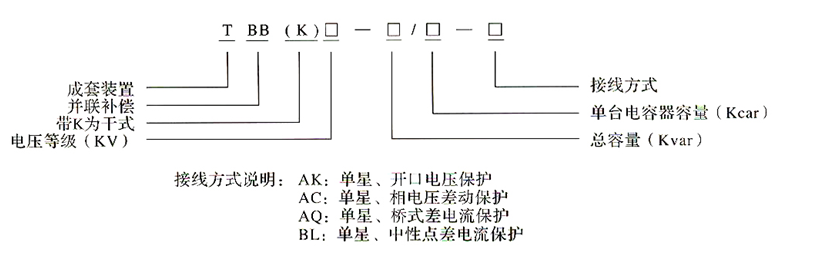

型号说明




主要技术参数

额定电压:3KV,6KV,10KV,35KV63KV

额定容量:150-20000kvar

允许过载荷:1.1Un长期运行

1.3In连续运行

最大允许容量:1.35Qn

电容偏差:0----+5%

额定电抗率:额定电抗率有以下范围0.1%-1%4.5%-6%12%-13

装置结构及构成
TBB高压并联电容器成套装置为框架结构,外带围栏或网门。
一次接线方式主要有单星形和双星接线。较大容量的电容器组则可采用双星形接线。
一次设备有:电抗器、高压并联电容器,电容器专用容断器,氧化锌避雷针,防电线圈等。二次元件有:电压表、转换开关、放电指示灯等。根据用户要求可增加隔离开关或接地开关。
电抗器根据需要可选用油浸电抗器、干式铁芯电抗器、空芯电抗器。电容器可选用干式或油浸电容器。
装置采用角钢制作为框架,框架表面能采用静电喷涂,美观坚固,持久耐用。

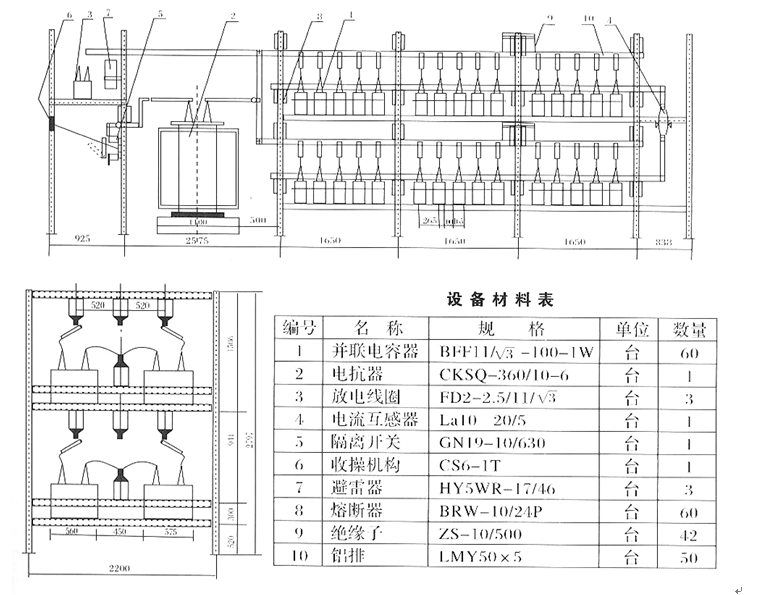

外形结构方案图

正常使用条件





安装地点

户内、户外型

海拔高度

不超过1000米,如大于1000米,电容器装置按高原型产品设计制造

环境温度

-40-+55

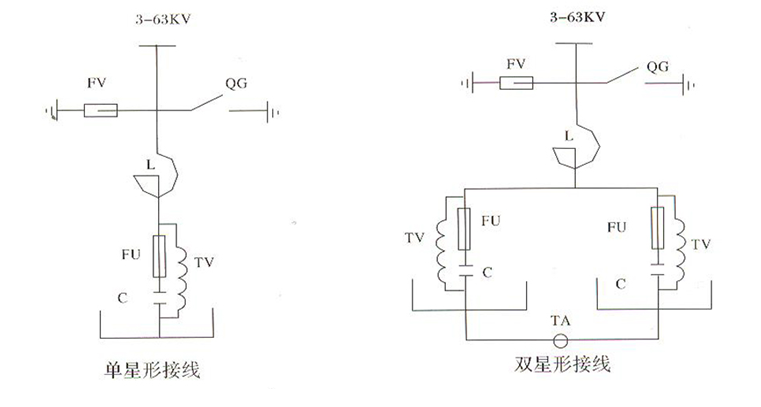

电容器装置主接线图

执行标准
GB3983.2《高压并联电容器》
SD205-07《高压并联电容器技术条件》
JB/T8958-1999《自愈式高压并联电容器》
GB50227-95《并联电容器装置没汁规范》
JB711193《高压并联电容器装鼍》
IEC871-1-1987《高压并联电容器》
DL/T604-1996《高压并联电容器装置订货技术条件》
CECS32-1991《并联电容器用串联电抗器设汁选择标准》
DL442-91《高压并联电容器保护用熔断器订货技术条件》
SDJ25-85《并联电容器装置设计技术规程》
IEC71-l-1993《高压输变电设备的绝缘配合》
IEC60-1-1989《高电压试验技术第一部分:一般试验要求》
1EC60-2-1994《高电压试验技术第二部分:测量系统》
GB50062-92《电力装置的继电保护和自动装置设计规范》
DL/T593-1996《高压开关设备的共用订货技术导则》

订货须知
用户订货时应写清产品型号、规格、数量。
应注明电抗器、电容器的种类(干式、油浸)
应注明进线方式(电缆、架空)。户内安装时,还注明房间内的尺寸。
提供厂内供电电网一次电气系统图及相关断路器回路的二次原理图,当用户要求带隔离开关或接地开关时,订货时须注明。
正常供货时,装置内母线为铝排,当用户要求采用铜排时,订货时用注明。
柜体颜色:用户不提出要求时,一般为驼灰色;框架采用镀锌或喷涂。
