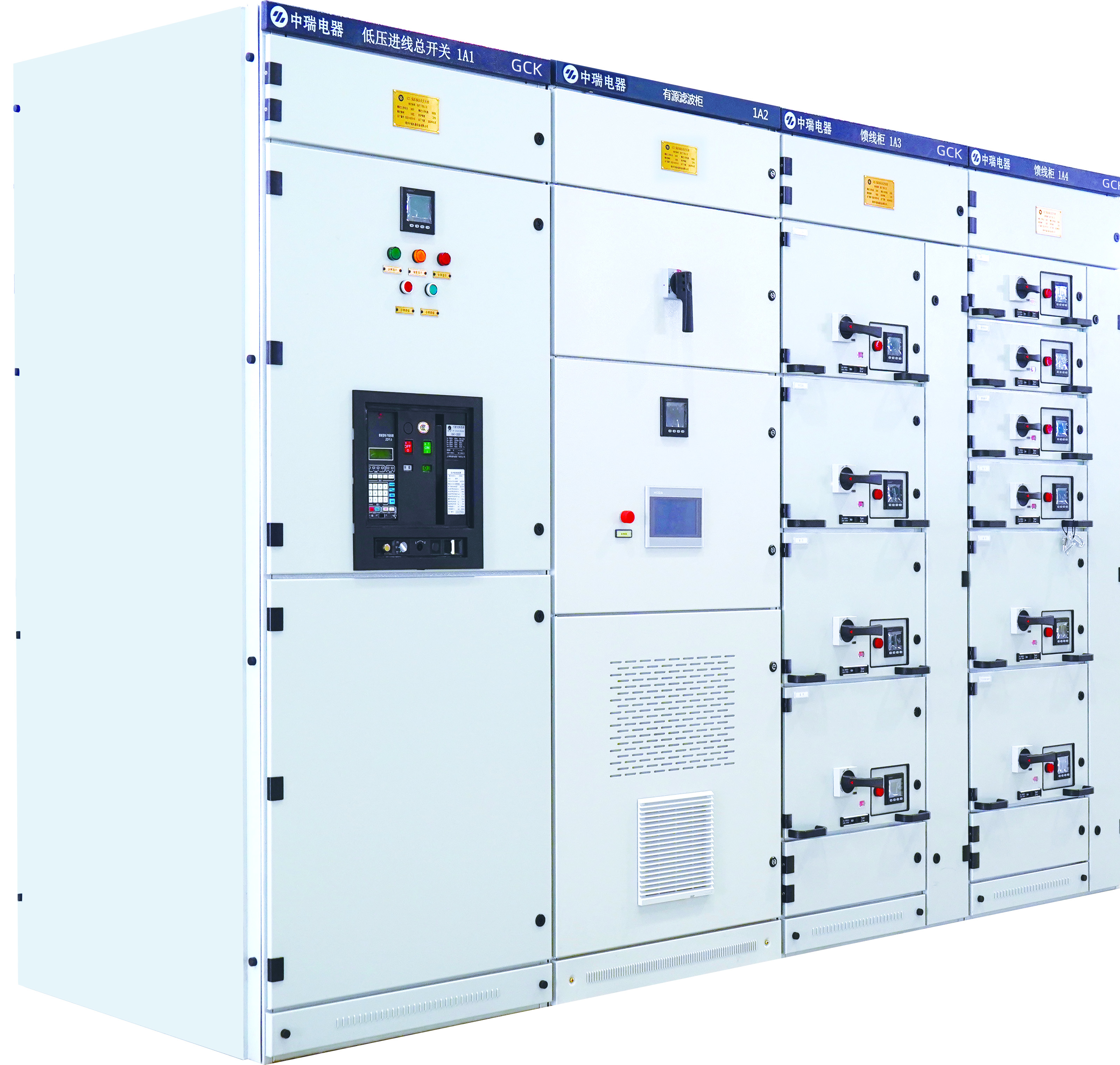

GCS低压抽出式开关设备

2022-05-26 08:42:28 点击数:











产品概述

   GCS低压抽出式开关设备广泛应用于发电厂、变电所、石油化工、工矿企业、公共设施及民用建筑等场所的动力配电中心PC和电动机控制中心MCC,作为交流50~60Hz,额定工作电压660V及以下,额定电流4000A及以下,电力系统配电、电动机集中控制、无功补偿使用的低压成套配电装置。GCS低压抽出式开关设备在保持了电气性能高于同类产品的基础上,增大了容量械强度,并具有结构先进、外型美观、防护等级高、安全可靠、维护方便等特点。

   GCS型低压抽出式开关设备采用异型钢框架组合而成,功能单元模数化设计,可随意组合不同模数的抽屉单元。产品分断能力高,动热稳定性好,电气方案组合灵活方便、系列性、实用性强,可作为低压成套开关设备的更新换代产品使用。

   ◎适用主要标准:

   ◎GB/T7251.1-2013《低压成套开关设备和控制设备第1部分:总则》

   ◎GB/T7251.12-2013《低压成套开关设备和控制设备第2部分:成套电力开关和控制设备》

   ◎GB/T24274-2019《低压抽出式成套开关设备和控制设备》

正常使用条件

   1.环境温度:-5℃~+40℃,24h内的平均温度不高于+35℃;

   2.海拔高度:不超过2000m;

   3.相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度;(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响;

   4.设备安装时与垂直面的倾斜度不超过5°;

   5.设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所,

   注:当实际使用环境条件与上述不同时,用户与制造厂协商。

 技术参数

序号

项目

单位

参数

1

额定电压

V

AC400,660

2

额定频率

HZ

50/60

3

额定电流

水平母线

A

4000

垂直母线

A

1600

4

额定短时耐受电流

kA

50,80

5

额定峰值耐受电流

kA

105,176

6

介电强度(1min

V

1890

7

额定绝缘电压

V

AC660,1000

8

控制电动机容量

KW

0.5-155

9

防护等级

kA

IP30/IP40

10

外形尺寸(宽xx高)

mm

600(800,1000,1200)x800(1000)x2200
