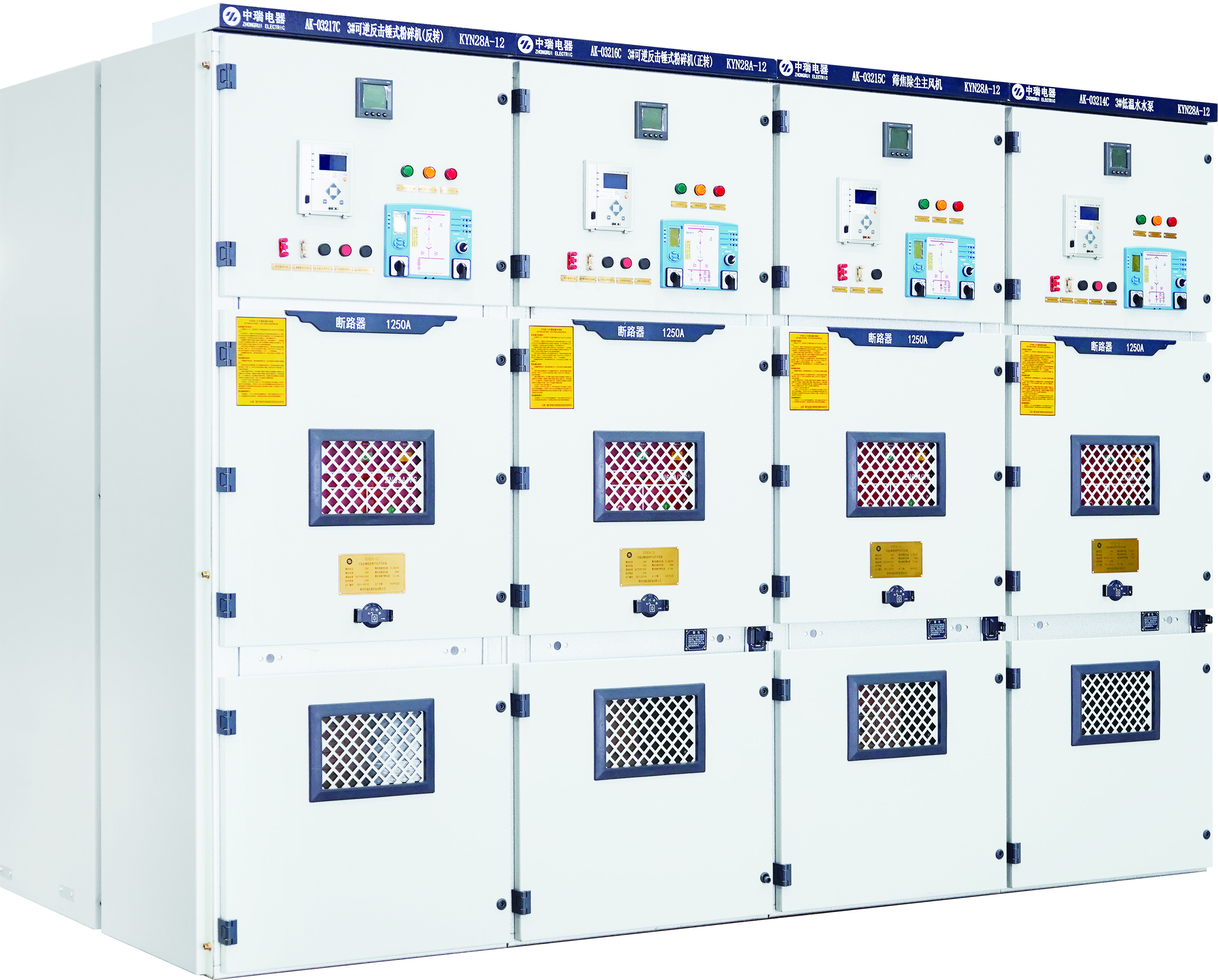

KYN28-12铠装移开式户内交流金属封闭开关设备
2022-05-24 14:39:23 点击数：
产品概述
KYN28A-12型铠装移开式户内交流金属封闭开关设备，适用于3.6~12kV三相交流50Hz单母线及单母线分段的电力系统中。作为发电厂、变电站及工矿企业接受和分配电网的三相电能之用，对电路起到控制、保护和检测等功能。本开关设备除可配装国产VS1等断路器外，还可配装VD4或HVX等进口或合资品牌的真空断路器，是一种性能优越，运行可靠的配电装置。
本开关设备柜体结构采用组装式，断路器手车结构采用中置式，由敷铝锌钢板经数控机床加工而成。由于采用了多重折弯工艺和拉铆螺母、高强度螺栓等，使设备保证了足够的强度和刚性，重量更轻，外形更加美观，操作更加灵便。本开关设备具有可
的联锁装置，完全满足“五防”需求。
适用主要标准:
GB/T3906-2020《3.6kV-40.5kV交流金属封闭开关设备和控制设备》
GB/T11022-2020《高压开关设备和控制设备标准的共用技术要求》
GB/T1984-2014《高压交流断路器》
GB1985-2014《交流高压隔离开关和接地开关》
GB1208-2006《电流互感器》
GB11032-2020《交流无间隙金属氧化锌避雷器》
GB20840.1-2010《互感器 第1部分:通用技术要求》
正常使用条件
|
环境温度 |
-25℃~+40℃，且在24h内平均值不超过35℃; |
|
环境湿度 |
相对日平均值不超过95%，月平均值不超过90% |
|
最大海拔高度 |
不高于1000m |
|
地震烈度 |
不超过8度 |
|
安装环境 |
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所 |
注:当实际使用环境条件与上述不同时，用户与制造厂协商
技术参数
|
序号 |
项目 |
单位 |
参数 |
|
|
1 |
额定电压 |
kv |
12 |
|
|
2 |
额定频率 |
HZ |
50 |
|
|
3 |
额定电流 |
A |
630,1250,1600,2000,2500,3150,4000,5000 |
|
|
4 |
额定绝缘水平 |
工频耐受电压（1min） |
kv |
42 |
|
雷电冲击耐受电压 |
kv |
75 |
||
|
5 |
辅助控制回路 |
额定电压 |
V |
DC:110,220 |
|
V |
AC:110,220 |
|||
|
工频耐压（1min） |
V |
2000 |
||
|
6 |
额定短时耐受电流 |
kA |
20,25,31.5,40,50 |
|
|
7 |
额定峰值耐受电流 |
kA |
50,63,80,100,125 |
|
|
8 |
额定短路持续时间 |
S |
4 |
|
|
9 |
额定短路开断电流 |
kA |
20,25,31.5,40,50 |
|
|
10 |
额定短路关合电流 |
kA |
50,63,80,100,125 |
|
|
11 |
防护等级 |
外壳IP4X |
||
|
12 |
外形尺寸（宽x深x高） |
mm |
800(1000)x1500（1750）x2300 |
|
