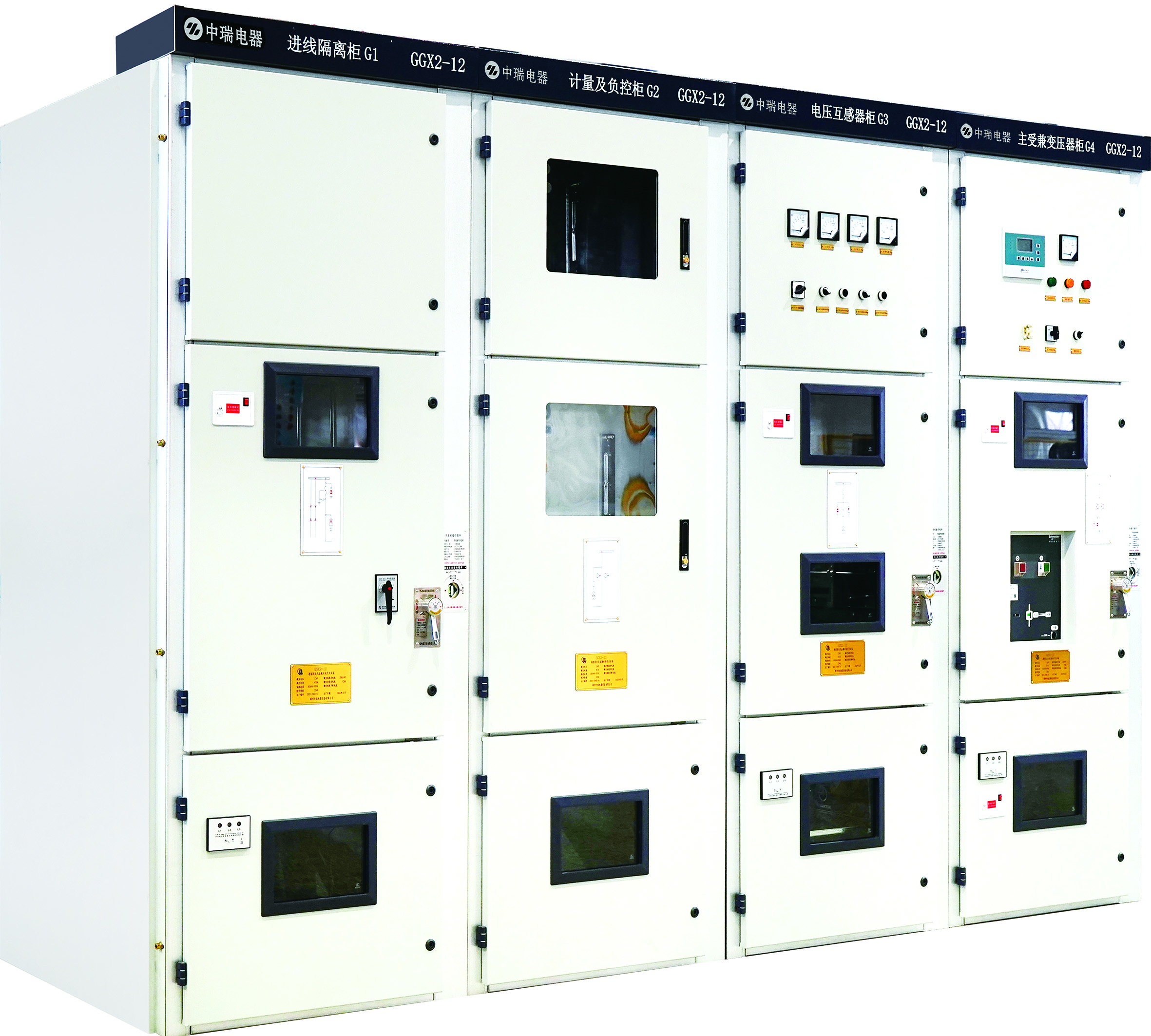

GGX2-12(Z)箱型固定式交流金属封闭开关设备
2022-05-24 15:04:18 点击数:
产品概述
GGX2-12(Z)箱型固定式户内交流金属封闭开关设备,适用于3.6~12kV三相交流50Hz单母线及单母线分段的电力系统中。作为发电厂、变电站及工矿企业接受和分配电网的三相电能之用,对电路起到控制、保护和检测等功能。本开关设备除可配装国产VS1、ZN12等断路器外,还可配装VD4或HVX等进口或合资品牌的真空断路器,是一种小型化的固定式开关设备,本开关设备的柜体尺寸做了优化,更适合应用在空间受限的配电场所。
本开关设备柜体为组装式结构,由敷铝锌钢板经数控机床加工而成。配备独特的模块式操作机构,这种操作机构改变了传统的一刀一操作手柄的操作模式,使隔离开关,接地开关的操作更简单,也防止了操作顺序上的失误。此产品外形美观,操作灵便,且具有可靠的联锁装置,完全满足成套设备“五防”的要求。
适用主要标准:
◎GB/T3906-2020《3.6kV-40.5kV交流金属封闭开关设备和控制设备》
◎ GB/T11022-2020《高压开关设备和控制设备标准的共用技术要求》
◎GB/T1984-2014《高压交流断路器》
◎GB1985-2014《交流高压隔离开关和接地开关》◎GB1208-2006《电流互感器》
◎GB11032-2020《交流无间隙金属氧化锌避雷器》
◎GB20840.1-2010《互感器 第1部分:通用技术要求》
正常使用条件
环境温度 |
-25℃~+40℃,且在24h内平均值不超过35℃ |
环境湿度 |
相对日平均值不超过95%,月平均值不超过90% |
最大海拔高度 |
不高于1000m |
地震烈度 |
不超过8度 |
安装环境 |
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所 |
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
序号 |
项目 |
单位 |
参数 |
|
1 |
额定电压 |
kv |
12 |
|
2 |
额定频率 |
HZ |
50 |
|
3 |
额定电流 |
A |
630,1250,1600,2000,2500,3150,4000 |
|
4 |
额定绝缘水平 |
工频耐受电压(1min) |
kv |
42 |
雷电冲击耐受电压 |
kv |
75 |
||
5 |
辅助控制回路 |
额定电压 |
V |
DC:110,220 |
V |
AC:110,220 |
|||
工频耐压(1min) |
V |
2000 |
||
6 |
额定短时耐受电流 |
kA |
20,25,31.5,40 |
|
7 |
额定峰值耐受电流 |
kA |
50,63,80,100 |
|
8 |
额定短路持续时间 |
S |
4 |
|
9 |
额定短路开断电流 |
kA |
20,25,31.5,40 |
|
10 |
额定短路关合电流 |
kA |
50,63,80,100 |
|
11 |
外形尺寸(宽x深x高) |
mm |
900(1100)x1100x2350 |
