YB预装式变电站
2022-05-26 10:07:03 点击数:
产品概述

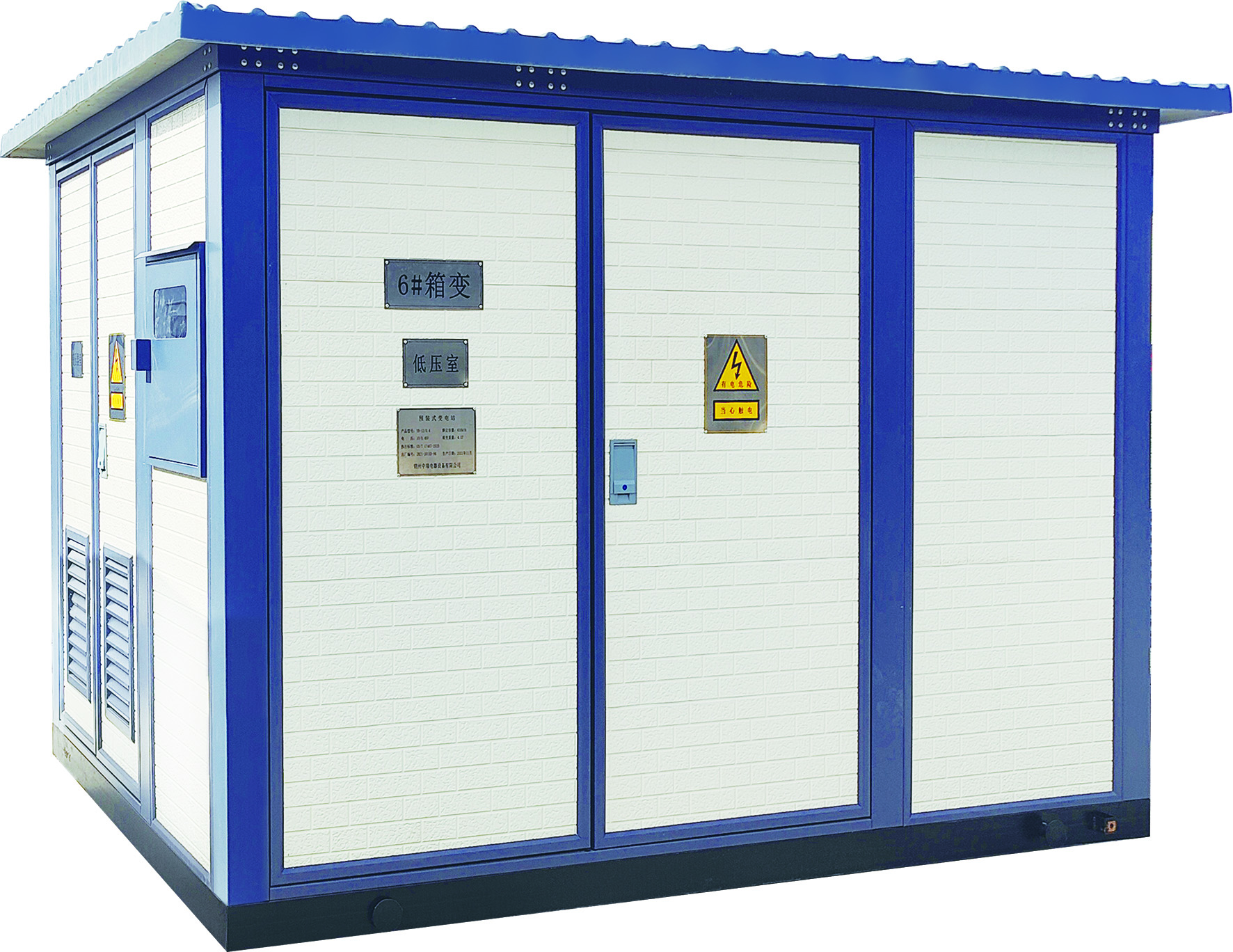

YB口-口/口型预装式变电站(简称箱式变)是由中压开关设备、变压器、低压开关设备等组成的成套配电装置。具有体积小、占地面积少、结构紧凑、造型美观、运行安全可靠、维护方便等特点,同时也大大的降低了建设费用,是目前城乡变电站建设和改造不可或缺的成套配电设备。
本产品适用于城市高层建筑、住宅小区、厂矿企业、路灯等场所,特别是作为临时施工用电更为适宜。本产品可根据用户不同需求制作成不锈钢箱变、复合板箱变、金属雕花板箱变、镀锌板喷涂箱变、GRC材质箱变等。
适用标准:
◎GB/T17467-2020《高压/低压预装式变电站》
◎GB/T1094.11-2007《电力变压器 第11部分 干式变压器》
◎GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》
◎GB/T1094.10-2003《电力变压器 第10部分:声级测定》
正常使用条件
1.海拔高度不超过2000m;
2.环境温度:周围空气温度不高于+50℃,不低于-50℃ ;
3.周围空气湿度不超过90%(+25℃);
4.风速不大于34m/s;
5.地震水平加速度不大于0.4m/s²,垂直加速度不大于0.2m/s2;
6.使用地点无导电尘埃,无腐蚀性、易燃、易爆的危险物品 ;
7.安装地点无剧烈震动的场所,倾斜度不大于3°。
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
主回路一次接线方案
1.高压一次接线方案:
预装式变电站(箱式变)高压一次接线方式,一种是配真空断路器,另一种是配负荷开关熔断器组,具体方案由用户确定。
2.低压一次接线方案:
预装式变电站(箱式变)低压出线回路,一般情况下315kVA以下为4~6路;315~630kVA范围内为6~8路;800~1000kVA范围内为8~12路,其它容量具体情况可根据用户需要确定。
技术参数
序号 |
项目 |
单位 |
参数 |
|
高 压 单 元 |
额定频率 |
HZ |
50 |
|
额定电压 |
KV |
12 |
||
额定电流 |
A |
630 |
||
额定转移电流(组合电器) |
A |
1700 |
||
额定短时耐受电流 |
kA |
25 |
||
额定峰值耐受电流 |
kA |
63 |
||
工频耐受电压 |
对地及相间 |
kv |
42 |
|
断口间 |
kv |
48 |
||
雷电冲击耐受电压 |
对地及相间 |
kv |
75 |
|
断口间 |
kv |
85 |
||
低 压 单 元 |
额定电压 |
V |
400 |
|
主回路额定电流 |
A |
100-5000 |
||
额定短时耐受电流 |
kA |
30 |
||
额定峰值耐受电流 |
kA |
63 |
||
支路额定电流 |
A |
100-630 |
||
分支回路数 |
路 |
6-10 |
||
补偿容量 |
Kvar |
0-750 |
||
变 压 器 |
额定容量 |
kVA |
50-2500 |
|
短路阻抗 |
4%或6% |
|||
分接范围 |
±2X2.5%或±5% |
|||
连接组别 |
Y.yn0或D.yn11 |
|||
箱 体 |
外壳防护等级 |
IP33 |
||
声级水平 |
dB |
≤55 |
