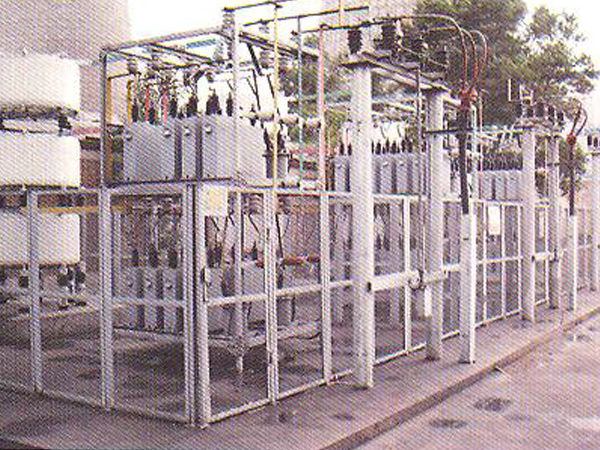

TAL高压滤波装置

主要用途
本装置适用于频率50HZ或60HZ交流电力系统中，用于吸收电网的高次谐波，改善电网供电质量并兼做补偿系统无功功率。
装置结构及构成
本装置由滤波电容器组、空芯电抗器、开关（隔离开关、接地开关、断路器等）、避雷器、熔断器、电流互感器、放电线圈、电阻器及绝缘子、框架等组成。（装置中根据用户要求电器元件有所增减，均符合相应的标准）
装置一般按每高次谐波通道分柏分层布置，装置有框架式和支架式两种式样。分层布置不超过三层，每层不超过两排，四周及层间不设隔板（不设网门），以利通风散热。电容器及框架均做特殊防锈处理。

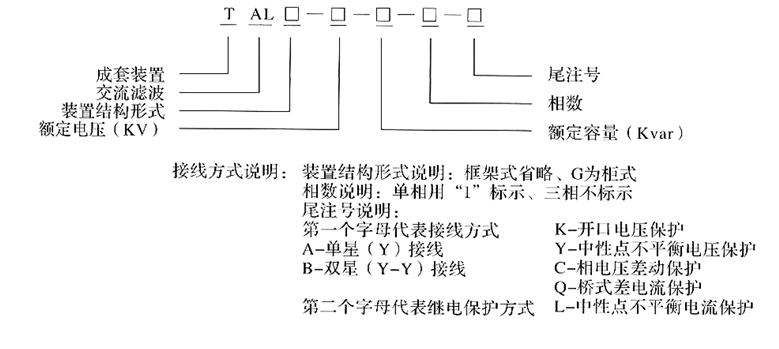

型号说明

使用条件

技术要求
本装置根据电力系统主接线及设备参数、电网参数（电压、频率变化、电压不平衡度）、系统最大与最小短路容量、符合特性、谐波源特性、系统“背景”，谐波水平、无功补偿要求及治理后要达到的电能质量予以谁及计算，确定各高次谐波通道及电气参数后，进行特殊设计制造的产品，即每一套滤波装置都是针对用户特殊设计制造的产品。
设计特点
装置保护方式分为二级。第一级为单台电容器内部故障时，保护专用熔断器（有外熔断器和内熔丝两种保护形式），第二级为电容器组内部故障时继电保护，有开口三角带电压保护、桥式差电流保护、电压差动保护及中性点不平衡电流电压保护等几种形式。
可以针对各高次谐波通道进行设计，以吸收各通道的谐波，并且能够根据用户要求设计成自动投切方式。
装置的主接线方式为中性点不接地的单星形接线，特大容量的电容器组也可采用双星接线。
装置中的电容器组放电措施可根据用户要求采用内附放电电阻或外加放电线圈形式。
装置配备的电抗器为干式单相空芯电抗器，其布置方式可按用户要求分水平布置或垂直布置。
执行标准
 ZBK48004-90《高电压交流滤波电容器》
 GB111-89《高压并联电容器装置》
IEC289-1988《电执器》27-32节
GB50227-95《并联电容器装置设计规范》
DL/T535-1993《电力负荷控制系统数据传输公约》
GB/T14594-1993《电能质量：共用电网谐波》

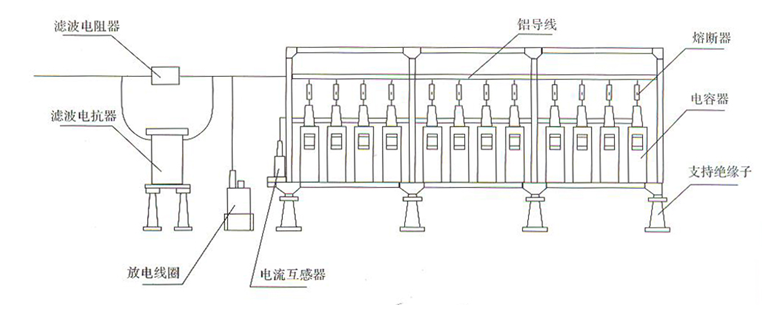

装置外形结构图

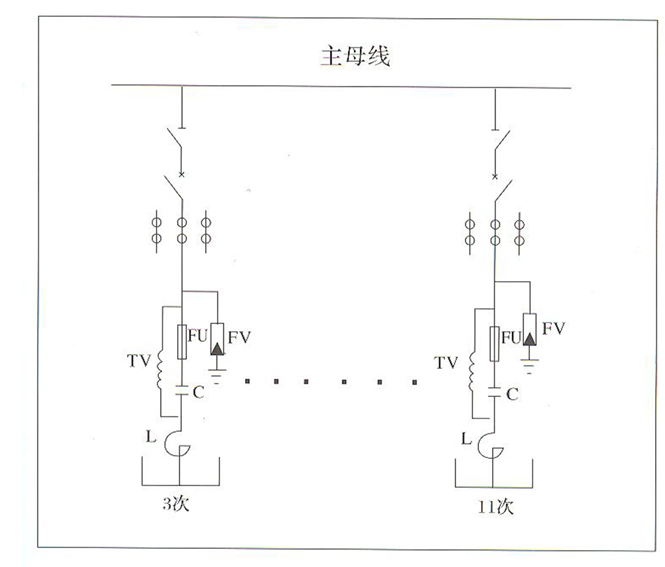

主接线图

订货须知
供电变压器的容量；一、二次电压；短路电压；一、二次接线方式等；
安装地点的短路容量；
负荷的功率因数；负荷的性质（变频、直流调速、中频炉整流）。目前的谐波情况，最好的谐波测试数据；
安装地点的环境条件和防护等级；
要求达到的功率因数和谐波畸变以及其他的要求。
我公司还可以根据用户的特殊要求，进行设计、制造、安装调试，欢迎前来洽谈业务。
